Atividade 36 de Geografia - 8ª série - Anos Finais - Projeções Cartográficas

ATIVIDADE 36

Objeto de Aprendizagem: Projeções Cartográficas.

Competências da BNCC: EF09GE15

1- Leia o texto.

É possível representar as características da superfície terrestre em um mapa por meio das projeções cartográficas. Os continentes e oceanos, assim como os limites entre os países, podem ser representados de diferentes maneiras. As projeções resultam de cálculos matemáticos, feitos pelos cartógrafos a fim de projetar a superfície curva da Terra em uma superfície plana, que é o mapa. Existem diferentes projeções cartográficas que resultam em mapas que representam a Terra em sua totalidade, como o planisfério ou mapa-múndi, ou que representam parcialmente sua superfície. Cada uma dessas projeções possui um determinado tipo de distorção, ou seja, de deformidade.

FONTE: TORREZANI, Neiva Camargo. Vontade de saber: Geografia: 8º ano: ensino fundamental: anos finais. São Paulo: Quinteto Editorial, 2018. ISBN 978-85-8392-159-2.

O que são projeções cartográficas?



2- Cite os quatro principais tipos de projeções cartográficas?

3- Observe a imagem e responda porque sempre haverá deformações nos mapas que representam a superfície terrestre?



4- Observe o mapa e descreva o tipo de projeção utilizada.

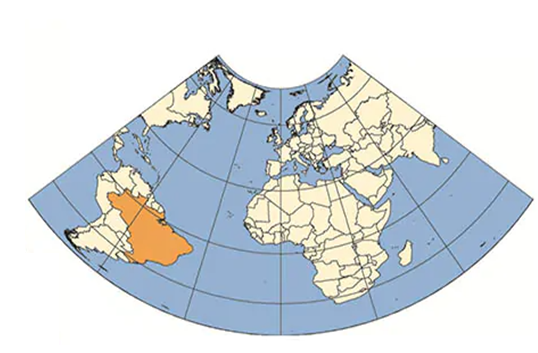

 5- O planisfério produzido por Albers, mostrado a seguir, é um exemplo de projeção:



a)    Plana.

b)   Cônica.

c)    Azimutal.

d)   Cilíndrica.

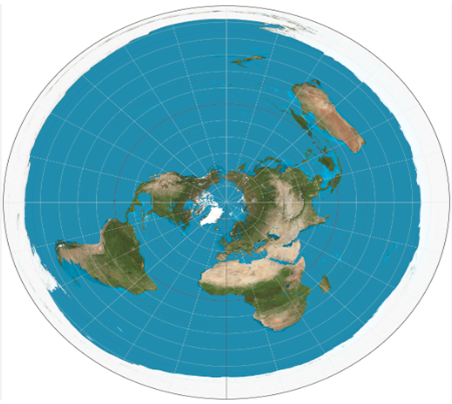

6- Observe o mapa e descreva o tipo de projeção utilizada.





Leia o texto e responda as questões abaixo.

DIFERENTES MANEIRAS DE VER O MESMO MUNDO

As projeções cartográficas representam a superfície terrestre de acordo com o objetivo do cartógrafo que as produz. Na projeção de Mercator, por exemplo, Gerhard Kremer tinha como principal objetivo produzir um planisfério que fosse utilizado como eficiente instrumento de navegação marítima. Isso porque em meados do século XVI, quando esse cartógrafo belga elaborou sua projeção, ocorriam as Grandes Navegações. Nesse período, muitas nações europeias faziam longas viagens marítimas em busca de riquezas e conquistas territoriais em outros continentes. Durante esse processo, algumas potências europeias conquistaram posição de destaque no cenário político-econômico mundial. Para transmitir essa ideia, Mercator criou uma projeção apresentando o continente europeu como centro do mundo, ou seja, na parte superior do mapa e com um tamanho bem maior do que o real. Isso porque, em sua projeção, Mercator privilegiou a forma dos continentes e países e não conservou com fidelidade a proporção de suas áreas. A projeção de Mercator é utilizada ainda na atualidade como orientação para a navegação marítima. Outro exemplo de projeção cilíndrica, porém com características bem distintas que a de Mercator, é a criada por Arno Peters, no início da década de 1970. Nessa projeção, a área dos continentes e países é representada com maior fidelidade, o que ocasiona distorção maior em suas formas. Desse modo, o continente europeu aparece proporcionalmente menor do que os demais continentes do mundo, o que corresponde à realidade de sua extensão. Observe que, na projeção de Peters, as áreas representadas perto das regiões polares possuem uma deformação na direção leste-oeste. Já próximo à linha do equador, a deformação ocorre, principalmente, na direção norte-sul.

FONTE: TORREZANI, Neiva Camargo. Vontade de saber: Geografia: 8º ano: ensino fundamental: anos finais. São Paulo: Quinteto Editorial, 2018. ISBN 978-85-8392-159-2.



7- Por que a projeção de Mercator foi considerada eficiente para a navegação marítima durante as Grandes Navegações?

8- De que maneira a projeção de Mercator expressa interesses políticos e econômicos da Europa no século XVI?

9- Quais são as principais diferenças entre a projeção de Mercator e a projeção de Peters em relação à representação dos continentes?

10- Como as deformações observadas na projeção de Peters afetam a percepção da forma dos continentes, especialmente próximos às regiões polares e à linha do equador?



GABARITO

1- Projeções cartográficas são técnicas matemáticas utilizadas para representar a superfície curva da Terra — que é aproximadamente esférica — em um plano, como em mapas. Como não é possível transformar uma esfera em plano sem distorções, essas projeções buscam minimizar essas imperfeições, dependendo do objetivo da representação.

2- Projeção conforme: mantém os ângulos e formas locais (útil para navegação), mas distorce áreas — exemplo: projeção de Mercator.

- Projeção equivalente: preserva as proporções de área, importante para comparações geográficas — exemplo: projeção de Peters.

- Projeção equidistante: conserva as distâncias em relação a um ponto central.

- Projeção afilática: tenta equilibrar as distorções de forma, área e distância, sem preservar nenhuma delas perfeitamente — exemplo: projeção de Robinson.

3- Para representarmos uma superfície esférica, como a de nosso planeta, sobre uma superfície plana, como a de um mapa, certamente vão ocorrer algumas deformações. As deformações decorrem das correções que são necessárias para que se possa ajustar a forma da superfície representada. De modo geral, a porção central dessas representações apresenta-se menos distorcida do que suas extremidades.

4- Na projeção cilíndrica, a superfície terrestre é projetada sobre uma figura geomé trica de formato cilíndrico. Nessa representação cartográfica, as áreas com maiores distorções estão localizadas próximo das regiões polares e aquelas com menores de formações encontram-se nas proximidades da linha do equador.

5- Letra B

6- A projeção plana ou azimutal é elaborada sobre um plano tendo como área central um ponto qualquer da superfície terrestre. As regiões de maiores distorções estão localizadas nas extremidades da representação. O planisfério elaborado por Fuller é um exemplo de projeção plana ou azimutal.

7- Porque a projeção de Mercator preserva os ângulos e formas dos continentes, facilitando a orientação dos navegadores em rotas marítimas, especialmente durante viagens longas em busca de riquezas e expansão territorial.

8- Ao posicionar a Europa no centro do mapa e ampliar seu tamanho, a projeção de Mercator reforça simbolicamente a centralidade e o poder das nações europeias, que estavam em destaque no cenário mundial da época.

9- A projeção de Mercator privilegia a forma dos continentes, mas distorce suas áreas, especialmente nas regiões próximas aos polos. Já a projeção de Peters representa as áreas com mais fidelidade, embora distorça as formas, tornando o mapa mais proporcional à realidade geográfica dos continentes.

10- Na projeção de Peters, as regiões polares sofrem deformações no sentido leste-oeste, enquanto áreas próximas à linha do equador apresentam deformações no sentido norte-sul. Isso altera a forma visual dos continentes, mas permite que suas dimensões sejam representadas com maior precisão.
